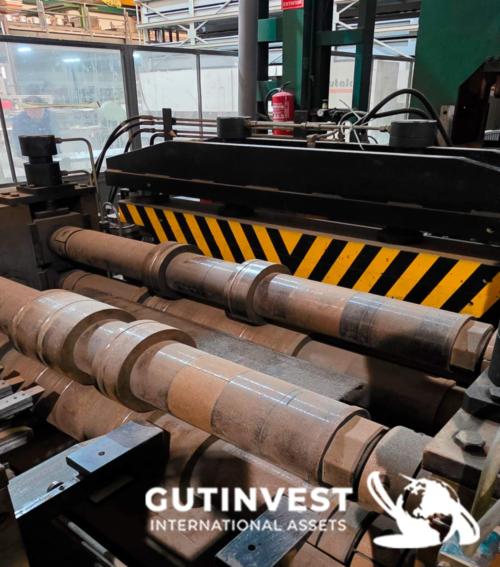

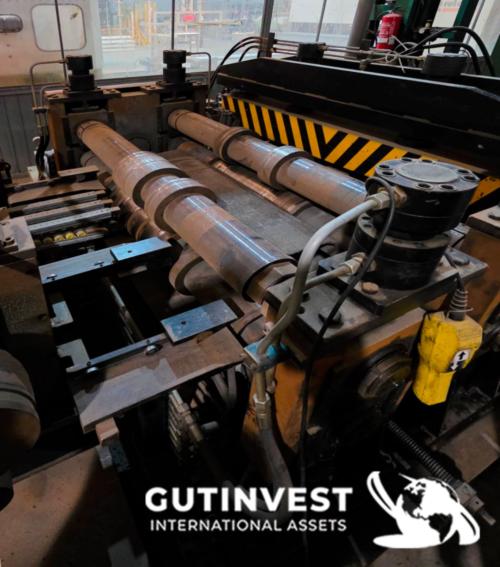

Home Máquina perfiladora de chapas de metal y Devanadora con carro"DIMECO" Máquina perfiladora de chapas de metal
FabricanteTRABAJOS DE PERFILADO SA ModeloK50 - 12/185 Año2003 ObservacionesMáquina perfiladora de chapas de metal
Es una perfiladora muy versátil gracias a que el corte de la chapa se realiza en recto (antes del perfilado), es regulable en ancho y dispone de casetes de rodillos intercambiables, lo que permite realizar un cambio rápido de tipo de perfilado.
La línea consta de:
- Rodillo de alimentación.

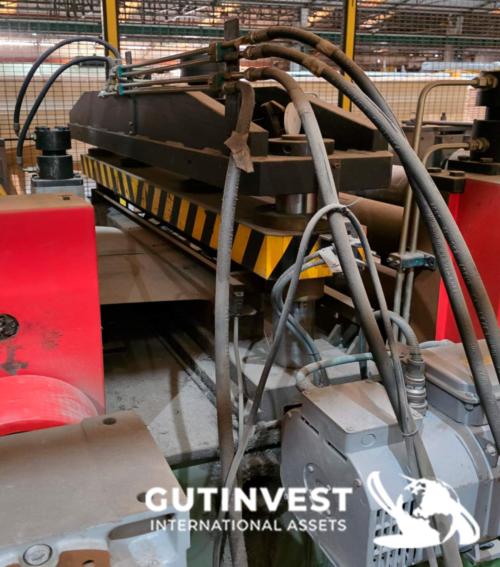

- Cizalla hidráulica de corte de chapa recto antes del perfilado, por lo que es válido para todo
tipo de perfiles, sin tener que cambiar matrices de corte.
- Perfiladora de nervado independiente de 2 pasos (regulable) + punzonadora.

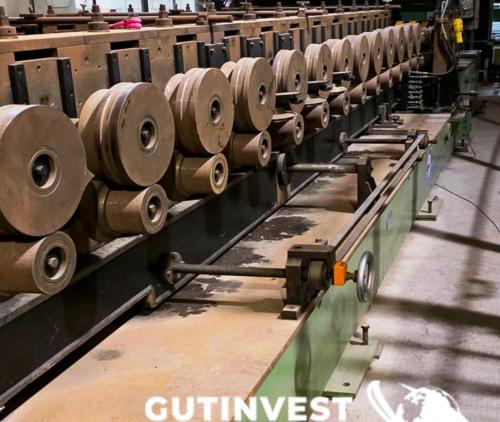

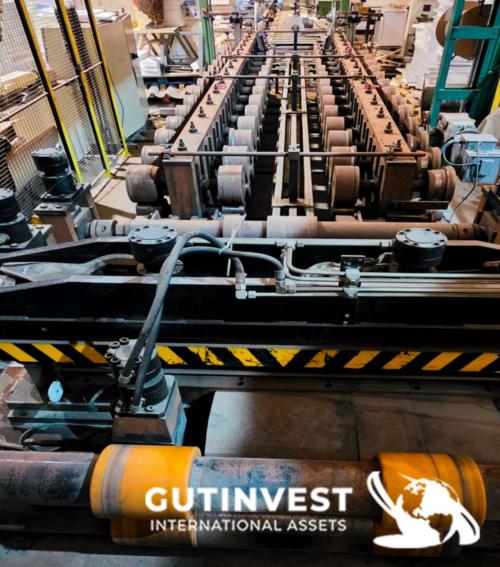

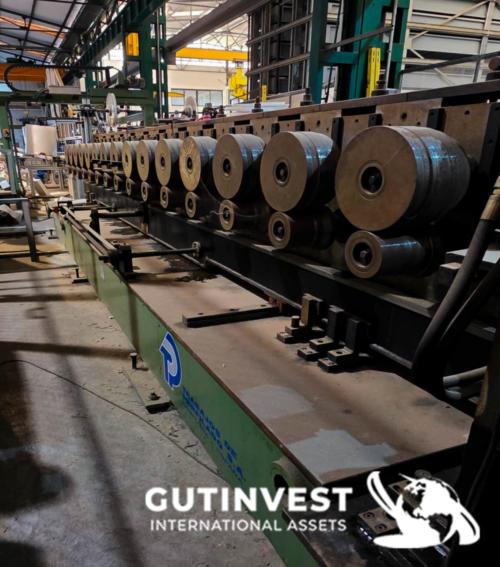

- Perfiladora de 15 pasos regulable en ancho.
- La perfiladora dispone de 3 casetes de rodillos intercambiables para poder hacer diferentes
perfiles, lo que permite un cambio de perfiles super rápido.
Datos de fabricación y conformidad CE:
Datos generales
· Tipo de máquina: Perfiladora
· Cabezal principal: KC-50/15-185
· Nº de operaciones: 15
· Diámetro de ejes: 50 mm
· Paquete: 185 mm regulable
· Paso entre ejes: 350 mm

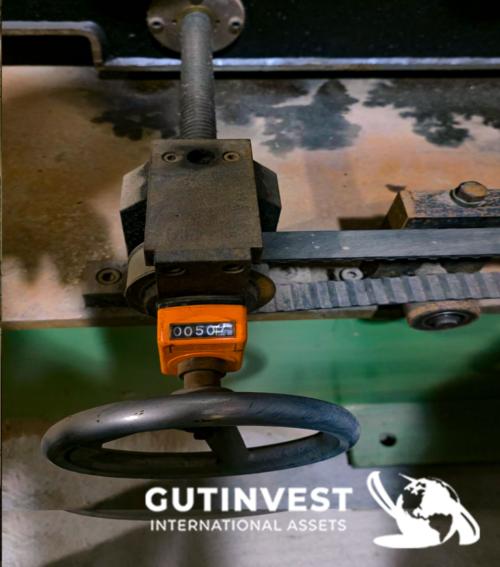

· Regulación MIN/MAX: 240 - 250
· Velocidad de perfilado: 20 m/min
· Sentido de alimentación: Derecha → Izquierda
· Ancho máximo de banda: 1250 mm
· Espesor máximo de chapa: 1 mm
· Frecuencia: 50 Hz
· Presión circuito hidráulico: 150 kg/cm²
· Presión aire comprimido: 6 kg/cm²

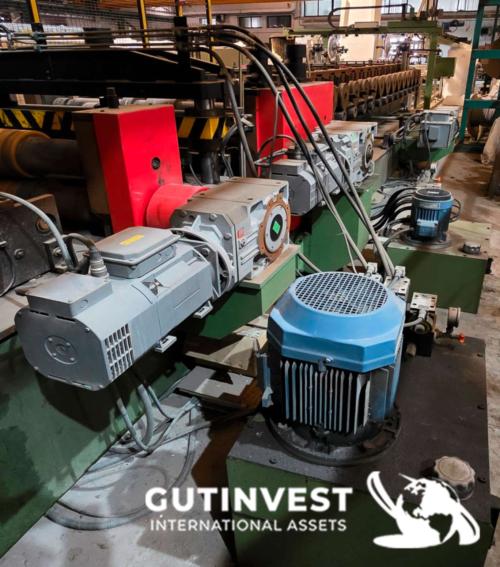

Motorización y transmisión
· Reductor: Bonfiglioli A 602 UR (i=16.7)
· Motor: Control Techniques QL 132M - 15 kW
· Encoder: Ideacod GHM 510296A / 125
Perfiladora de nervado
Cabezal KC-110/2-1300
· Nº operaciones: 2
· Diámetro ejes: 110 mm
· Paquete: 1300 mm
· Paso entre ejes: 470 mm
· Regulación MIN/MAX: 315 - 330
· Reductor: Bonfiglioli A 603 NH 60 P100 (i=51.3)
· Motor: Control Techniques QL 100M - 5,5 kW
Segundo grupo de nervado
· Reductor: Bonfiglioli A 503 UR (i=36.5)
· Motor: Control Techniques QL 100S - 4 kW
Grupo hidráulico
· Equipo de corte y punzonado: Nacohi
· Esquema: HID021013
· Equipo de nervado Nacohi
· Esquema: HID021014
Datos eléctricos y potencia
· Potencia total instalada: 38 kW
· Tensión de trabajo: 380 V
Dimensiones exteriores línea: 8.685x2.630mm
Nº de items: 1
Gastos de desmontaje y carga no incluidos.
