Nº de venta: 050526M
Día inicio

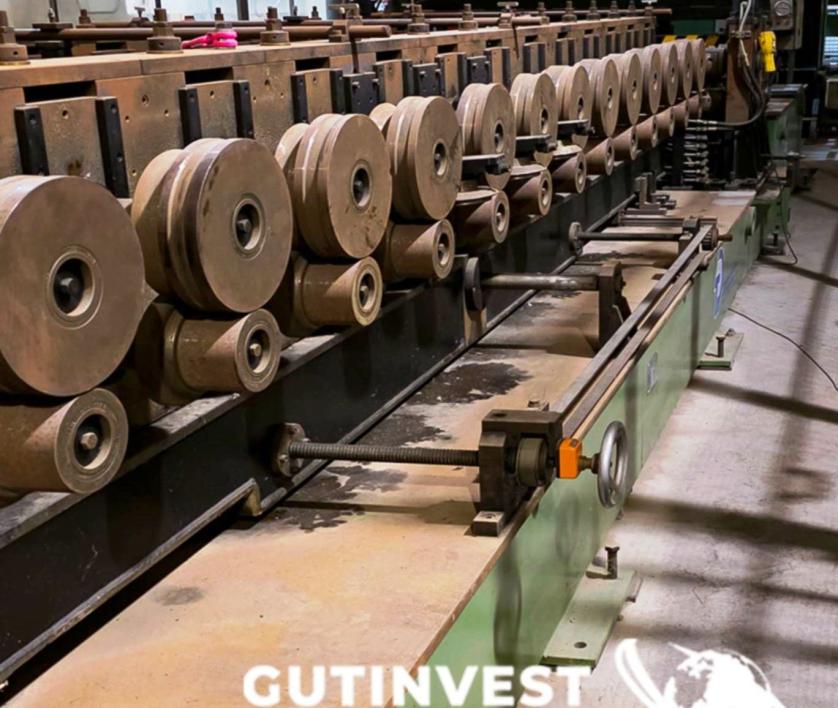

FabricanteTRABAJOS DE PERFILADO SA ModeloK50 - 12/185 Año2003 ObservacionesMáquina perfiladora de chapas de metal
Es una perfiladora muy versátil gracias a que el corte de la chapa se realiza en recto (antes del perfilado), es regulable en ancho y dispone de casetes de rodillos intercambiables, lo que permite realizar un cambio rápido de tipo de perfilado.
La línea consta de:
- Rodillo de alimentación.
- Cizalla hidráulica de corte de chapa recto antes del perfilado, por lo que es válido para todo
tipo de perfiles, sin tener que cambiar matrices de corte.
- Perfiladora de nervado independiente de 2 pasos (regulable) + punzonadora.
- Perfiladora de 15 pasos regulable en ancho.
- La perfiladora dispone de 3 casetes de rodillos intercambiables para poder hacer diferentes
perfiles, lo que permite un cambio de perfiles super rápido.
Datos de fabricación y conformidad CE:
Datos generales
· Tipo de máquina: Perfiladora
· Cabezal principal: KC-50/15-185
· Nº de operaciones: 15
· Diámetro de ejes: 50 mm
· Paquete: 185 mm regulable
· Paso entre ejes: 350 mm
· Regulación MIN/MAX: 240 - 250
· Velocidad de perfilado: 20 m/min
· Sentido de alimentación: Derecha → Izquierda
· Ancho máximo de banda: 1250 mm
· Espesor máximo de chapa: 1 mm
· Frecuencia: 50 Hz
· Presión circuito hidráulico: 150 kg/cm²
· Presión aire comprimido: 6 kg/cm²
Motorización y transmisión
· Reductor: Bonfiglioli A 602 UR (i=16.7)
· Motor: Control Techniques QL 132M - 15 kW
· Encoder: Ideacod GHM 510296A / 125
Perfiladora de nervado
Cabezal KC-110/2-1300
· Nº operaciones: 2
· Diámetro ejes: 110 mm
· Paquete: 1300 mm
· Paso entre ejes: 470 mm
· Regulación MIN/MAX: 315 - 330
· Reductor: Bonfiglioli A 603 NH 60 P100 (i=51.3)
· Motor: Control Techniques QL 100M - 5,5 kW
Segundo grupo de nervado
· Reductor: Bonfiglioli A 503 UR (i=36.5)
· Motor: Control Techniques QL 100S - 4 kW
Grupo hidráulico
· Equipo de corte y punzonado: Nacohi
· Esquema: HID021013
· Equipo de nervado Nacohi
· Esquema: HID021014
Datos eléctricos y potencia
· Potencia total instalada: 38 kW
· Tensión de trabajo: 380 V
Dimensiones exteriores línea: 8.685x2.630mm
FabricanteTRABAJOS DE PERFILADO SA ModeloK50 - 12/185 Año2003 ObservacionesMáquina perfiladora de chapas de metal
Es una perfiladora muy versátil gracias a que el corte de la chapa se realiza en recto (antes del perfilado), es regulable en ancho y dispone de casetes de rodillos intercambiables, lo que permite realizar un cambio rápido de tipo de perfilado.
La línea consta de:
- Rodillo de alimentación.
- Cizalla hidráulica de corte de chapa recto antes del perfilado, por lo que es válido para todo
tipo de perfiles, sin tener que cambiar matrices de corte.
- Perfiladora de nervado independiente de 2 pasos (regulable) + punzonadora.
- Perfiladora de 15 pasos regulable en ancho.
- La perfiladora dispone de 3 casetes de rodillos intercambiables para poder hacer diferentes
perfiles, lo que permite un cambio de perfiles super rápido.
Datos de fabricación y conformidad CE:
Datos generales
· Tipo de máquina: Perfiladora
· Cabezal principal: KC-50/15-185
· Nº de operaciones: 15
· Diámetro de ejes: 50 mm
· Paquete: 185 mm regulable
· Paso entre ejes: 350 mm
· Regulación MIN/MAX: 240 - 250
· Velocidad de perfilado: 20 m/min
· Sentido de alimentación: Derecha → Izquierda
· Ancho máximo de banda: 1250 mm
· Espesor máximo de chapa: 1 mm
· Frecuencia: 50 Hz
· Presión circuito hidráulico: 150 kg/cm²
· Presión aire comprimido: 6 kg/cm²
Motorización y transmisión
· Reductor: Bonfiglioli A 602 UR (i=16.7)
· Motor: Control Techniques QL 132M - 15 kW
· Encoder: Ideacod GHM 510296A / 125
Perfiladora de nervado
Cabezal KC-110/2-1300
· Nº operaciones: 2
· Diámetro ejes: 110 mm
· Paquete: 1300 mm
· Paso entre ejes: 470 mm
· Regulación MIN/MAX: 315 - 330
· Reductor: Bonfiglioli A 603 NH 60 P100 (i=51.3)
· Motor: Control Techniques QL 100M - 5,5 kW
Segundo grupo de nervado
· Reductor: Bonfiglioli A 503 UR (i=36.5)
· Motor: Control Techniques QL 100S - 4 kW
Grupo hidráulico
· Equipo de corte y punzonado: Nacohi
· Esquema: HID021013
· Equipo de nervado Nacohi
· Esquema: HID021014
Datos eléctricos y potencia
· Potencia total instalada: 38 kW
· Tensión de trabajo: 380 V
Dimensiones exteriores línea: 8.685x2.630mm
Precio 55.000 €
FabricanteDIMECO - Diseño Mecánica y Construcción S.A. ModeloDIM-65-1007-00 I/D Año2002 ObservacionesDevanadora y carro de carga:
Carro de carga.
Datos generales
· Tipo de equipo: Carro de carga móvil
· Fabricante: DIMECO - Diseño Mecánica y Construcción S.A.
· Modelo: DIM-65-1007-00 I/D
· Año de fabricación: 2002
· Plataforma: Chapa lisa en V
· Sistema de elevación: Tijera hidráulica
· Estructura: Chasis con mesa en V y perfil antibasculante
Características técnicas y dimensiones
· Capacidad de elevación: 6500 daN
· Dimensiones del carro: 1050 × 610 mm
· Altura posición plegada: 530 mm
· Altura posición alta: 1030 mm
· Carrera de elevación: 500 mm
· Peso del equipo: 1.000 kg
Equipo hidráulico
· Elevación mediante cilindro hidráulico simple efecto
· Volumen aceite ascenso: 3,4 L
· Volumen aceite descenso: 2 L
· Presión de servicio elevación: ~170 bar
Sistema de traslación
· Motor hidráulico con drenaje
· Velocidad de desplazamiento: 6 m/min (para caudal 1,5 L/min)
· Presión de servicio traslación: ~60 bar
Equipo eléctrico
· Contacto de fin de traslación tipo XCK M 115
· Contacto de marco de seguridad
· Cableado a caja de bornas con:
o Trenza de masa 16 mm²
o Rail simétrico
o Barra de cobre
Diseño y elementos constructivos
· Eje motorizado para motor hidráulico
· Tope mecánico
· Contactos fin de carrera
· Montaje para distribuidores hidráulicos CETOP 3
· Sistema de guiado sobre raíles

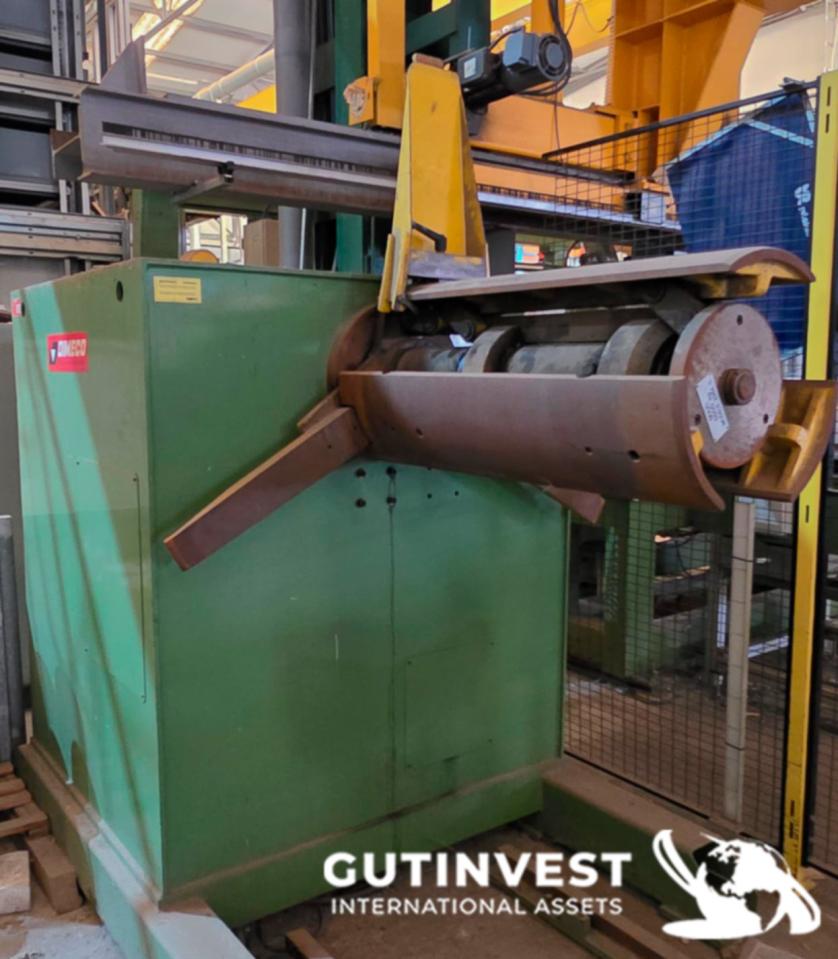

Devanadora
· Año de fabricación: 2002
· Fabricante: Dimeco
· Modelo: 2384/G
· Carga máxima: 5500Kg.
· Ø Interior: 470/530
· Ø Exterior: 1500mm.
· Anchuras: - Sin guías laterales: 1000mm
Guia DEL fija guía AT móvil : 840mm
Guias DEL y AT móviles: 870mm
FabricanteDIMECO - Diseño Mecánica y Construcción S.A. ModeloDIM-65-1007-00 I/D Año2002 ObservacionesDevanadora y carro de carga:
Carro de carga.
Datos generales
· Tipo de equipo: Carro de carga móvil
· Fabricante: DIMECO - Diseño Mecánica y Construcción S.A.
· Modelo: DIM-65-1007-00 I/D
· Año de fabricación: 2002
· Plataforma: Chapa lisa en V
· Sistema de elevación: Tijera hidráulica
· Estructura: Chasis con mesa en V y perfil antibasculante
Características técnicas y dimensiones
· Capacidad de elevación: 6500 daN
· Dimensiones del carro: 1050 × 610 mm
· Altura posición plegada: 530 mm
· Altura posición alta: 1030 mm
· Carrera de elevación: 500 mm
· Peso del equipo: 1.000 kg
Equipo hidráulico
· Elevación mediante cilindro hidráulico simple efecto
· Volumen aceite ascenso: 3,4 L
· Volumen aceite descenso: 2 L
· Presión de servicio elevación: ~170 bar
Sistema de traslación
· Motor hidráulico con drenaje
· Velocidad de desplazamiento: 6 m/min (para caudal 1,5 L/min)
· Presión de servicio traslación: ~60 bar
Equipo eléctrico
· Contacto de fin de traslación tipo XCK M 115
· Contacto de marco de seguridad
· Cableado a caja de bornas con:
o Trenza de masa 16 mm²
o Rail simétrico
o Barra de cobre
Diseño y elementos constructivos
· Eje motorizado para motor hidráulico
· Tope mecánico
· Contactos fin de carrera
· Montaje para distribuidores hidráulicos CETOP 3
· Sistema de guiado sobre raíles
Devanadora
· Año de fabricación: 2002
· Fabricante: Dimeco
· Modelo: 2384/G
· Carga máxima: 5500Kg.
· Ø Interior: 470/530
· Ø Exterior: 1500mm.
· Anchuras: - Sin guías laterales: 1000mm
Guia DEL fija guía AT móvil : 840mm
Guias DEL y AT móviles: 870mm
Precio 23.500 €
