Nº de venta: 300926M
Día inicio

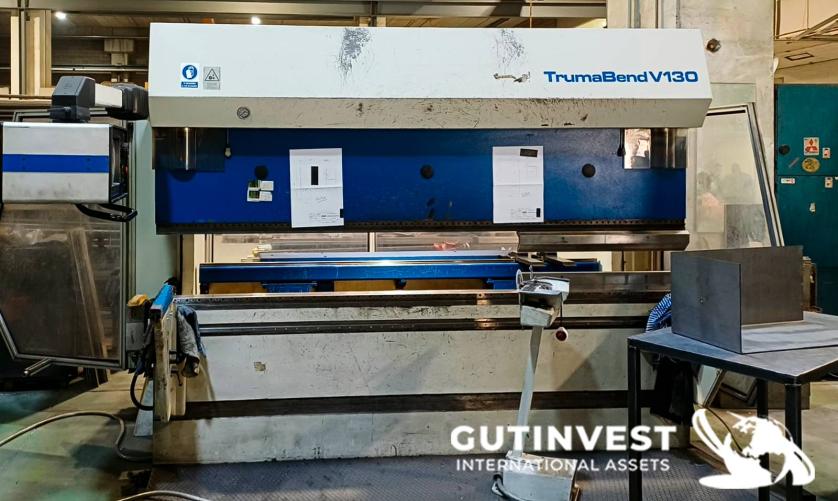

FabricanteTRUMPF ModeloTrumaBend V130 Año1998 ObservacionesPlegadora hidráulica CNC de alta precisión diseñada para el plegado de chapa metálica de acero, acero inoxidable, aluminio y otros materiales.
Características técnicas
Horas de trabajo: 29.252 horas
Característica
Valor
Fuerza de plegado
130 toneladas (1.300 kN)
Longitud útil de plegado
3.060 mm
Carrera del eje Y
215 mm
Garganta
410 mm
Paso libre entre montantes
2.690 mm
Anchura mesa de trabajo
120 mm
Altura de trabajo
1.050 mm
Altura de montaje
385 mm
Velocidad rápida eje Y
200 mm/s
Velocidad de trabajo
1-10 mm/s
Velocidad de retorno
135 mm/s
Precisión eje Y
±0,01 mm
Margen máximo del tope X
860 mm
Potencia eléctrica instalada
18,7 kW
Sistema neumático
6 ±1 bar
Capacidad aceite hidráulico
250 litros
Peso aproximado
10.650 kg
Topes posteriores CNC
La máquina dispone de topes traseros controlados por CNC:
Eje
Recorrido
X
600 mm
R
250 mm
Z
2.310 mm
Precisión:
·Eje X: ±0,04 mm
·Eje R: ±0,08 mm
·Eje Z: ±0,06 mm
Velocidades:
·X: 500 mm/s
·R: 300 mm/s
·Z: 1.000 mm/s
Estas especificaciones figuran en la tabla de "Topes posteriores" del manual técnico.
Datos de la placa de características
Según la placa instalada en la máquina:
·Modelo: TrumaBend V130
·Fuerza máxima: 1.300 kN
·Carrera: 215 mm
·Presión de trabajo: 340 bar
·Tiempo de seguimiento: 54 ms
·Distancia de seguridad: 86 mm
·Alimentación: 3 x 220 V
·Intensidad: 60 A
·Frecuencia: 50 Hz
·Potencia de conexión: 27 kVA
·Tensión de mando: 24 V
·Aire comprimido: 6 bar
·Peso indicado: 11.250 kg
·Año fabricación: 1998
Equipamiento observado
·Control CNC TRUMPF
·Topes posteriores motorizados
·Sistema hidráulico proporcional
·Barreras ópticas de seguridad
·Pedal de accionamiento
·Mesa de apoyo frontal
·Sistema de cambio rápido de útiles
·Bastidor monobloque de alta rigidez
·Protección lateral y trasera
·Iluminación interior de trabajo
FabricanteTRUMPF ModeloTrumaBend V130 Año1998 ObservacionesPlegadora hidráulica CNC de alta precisión diseñada para el plegado de chapa metálica de acero, acero inoxidable, aluminio y otros materiales.
Características técnicas
Horas de trabajo: 29.252 horas
Característica
Valor
Fuerza de plegado
130 toneladas (1.300 kN)
Longitud útil de plegado
3.060 mm
Carrera del eje Y
215 mm
Garganta
410 mm
Paso libre entre montantes
2.690 mm
Anchura mesa de trabajo
120 mm
Altura de trabajo
1.050 mm
Altura de montaje
385 mm
Velocidad rápida eje Y
200 mm/s
Velocidad de trabajo
1-10 mm/s
Velocidad de retorno
135 mm/s
Precisión eje Y
±0,01 mm
Margen máximo del tope X
860 mm
Potencia eléctrica instalada
18,7 kW
Sistema neumático
6 ±1 bar
Capacidad aceite hidráulico
250 litros
Peso aproximado
10.650 kg
Topes posteriores CNC
La máquina dispone de topes traseros controlados por CNC:
Eje
Recorrido
X
600 mm
R
250 mm
Z
2.310 mm
Precisión:
·Eje X: ±0,04 mm
·Eje R: ±0,08 mm
·Eje Z: ±0,06 mm
Velocidades:
·X: 500 mm/s
·R: 300 mm/s
·Z: 1.000 mm/s
Estas especificaciones figuran en la tabla de "Topes posteriores" del manual técnico.
Datos de la placa de características
Según la placa instalada en la máquina:
·Modelo: TrumaBend V130
·Fuerza máxima: 1.300 kN
·Carrera: 215 mm
·Presión de trabajo: 340 bar
·Tiempo de seguimiento: 54 ms
·Distancia de seguridad: 86 mm
·Alimentación: 3 x 220 V
·Intensidad: 60 A
·Frecuencia: 50 Hz
·Potencia de conexión: 27 kVA
·Tensión de mando: 24 V
·Aire comprimido: 6 bar
·Peso indicado: 11.250 kg
·Año fabricación: 1998
Equipamiento observado
·Control CNC TRUMPF
·Topes posteriores motorizados
·Sistema hidráulico proporcional
·Barreras ópticas de seguridad
·Pedal de accionamiento
·Mesa de apoyo frontal
·Sistema de cambio rápido de útiles
·Bastidor monobloque de alta rigidez
·Protección lateral y trasera
·Iluminación interior de trabajo
Precio 17.000 €

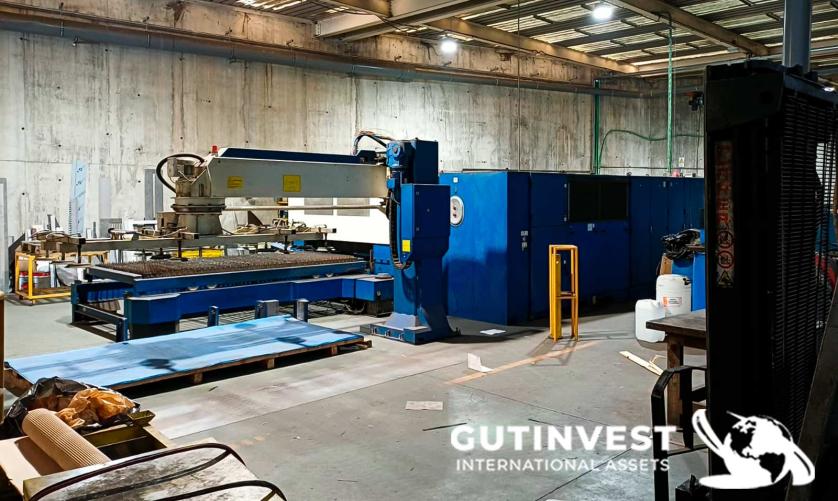

FabricanteTRUMPF ModeloTruMatic L3030 Año2006 ObservacionesLa TRUMPF TruMatic L3030 es una máquina de corte por láser CNC diseñada para el mecanizado de chapas metálicas de alta precisión. Equipada con un resonador láser CO₂ de 2.700 W, ofrece un excelente equilibrio entre productividad, calidad de corte y costes de operación.
La serie L3030 incorpora un sistema de óptica volante, regulación automática de altura del cabezal mediante sensor capacitivo y cambio automático de bandejas, permitiendo preparar una nueva chapa mientras se mecaniza la anterior para minimizar los tiempos muertos. El sistema puede automatizarse mediante un cargador opcional, aunque esta unidad se comercializa sin el brazo de carga automático.
Datos técnicos
Característica
Valor
Área útil de trabajo
3.000 x 1.500 mm
Potencia del láser
2.700 W (CO₂)
Tipo de resonador
TLF 2700
Carrera eje X
3.000 mm
Carrera eje Y
1.500 mm
Carrera eje Z
115 mm
Precisión de posicionamiento
±0,10 mm
Repetibilidad
±0,03 mm
Velocidad máxima de posicionamiento
60 m/min
Velocidad simultánea
85 m/min
Resolución mínima programable
0,01 mm
Espesor máximo recomendado (acero al carbono)
hasta 15 mm
Peso aproximado
11.500 kg
Dimensiones aproximadas
9.800 x 5.300 x 2.000 mm
Datos eléctricos
Según la placa de características:
Característica
Valor
Alimentación
400 V
Frecuencia
50 Hz
Potencia instalada
71 kVA
Fusibles
3 × 125 A
Tensión de mando
24 V
Aire comprimido
7-10 bar
Presión nitrógeno
30 bar
Presión oxígeno
20 bar
Accionamientos
·Control CNC TRUMPF basado en Siemens SINUMERIK.
·Servomotores digitales en ejes X, Y y Z.
·Sistema de óptica volante.
·Regulación automática de altura del cabezal.
·Cambio automático de bandejas.
·Sistema automático de enfoque.
·Corte con oxígeno y nitrógeno.
·Control electrónico de gases de corte.
Materiales de trabajo
La máquina está preparada para cortar:
·Acero al carbono.
·Acero inoxidable.
·Aluminio.
·Chapa galvanizada.
·Latón.
·Cobre (según configuración y espesores adecuados).
Horómetro
Concepto
Horas
Horas láser encendido
30.458 h
Horas efectivas de corte
10.309 h
Estas cifras indican un uso moderado para una máquina de este tipo, con aproximadamente un 34 % del tiempo de funcionamiento dedicado al corte efectivo.
Equipamiento observado
·Control CNC TRUMPF.
·Mesa de trabajo de 3.000 × 1.500 mm.
·Sistema de cambio automático de bandejas.
·Cabezal de corte automático.
·Protección integral cerrada.
·Aspiración integrada (según configuración).
·Sistema automático de regulación de altura.
·Preparada para oxígeno y nitrógeno.
·No incluye brazo automático de carga.
FabricanteTRUMPF ModeloTruMatic L3030 Año2006 ObservacionesLa TRUMPF TruMatic L3030 es una máquina de corte por láser CNC diseñada para el mecanizado de chapas metálicas de alta precisión. Equipada con un resonador láser CO₂ de 2.700 W, ofrece un excelente equilibrio entre productividad, calidad de corte y costes de operación.
La serie L3030 incorpora un sistema de óptica volante, regulación automática de altura del cabezal mediante sensor capacitivo y cambio automático de bandejas, permitiendo preparar una nueva chapa mientras se mecaniza la anterior para minimizar los tiempos muertos. El sistema puede automatizarse mediante un cargador opcional, aunque esta unidad se comercializa sin el brazo de carga automático.
Datos técnicos
Característica
Valor
Área útil de trabajo
3.000 x 1.500 mm
Potencia del láser
2.700 W (CO₂)
Tipo de resonador
TLF 2700
Carrera eje X
3.000 mm
Carrera eje Y
1.500 mm
Carrera eje Z
115 mm
Precisión de posicionamiento
±0,10 mm
Repetibilidad
±0,03 mm
Velocidad máxima de posicionamiento
60 m/min
Velocidad simultánea
85 m/min
Resolución mínima programable
0,01 mm
Espesor máximo recomendado (acero al carbono)
hasta 15 mm
Peso aproximado
11.500 kg
Dimensiones aproximadas
9.800 x 5.300 x 2.000 mm
Datos eléctricos
Según la placa de características:
Característica
Valor
Alimentación
400 V
Frecuencia
50 Hz
Potencia instalada
71 kVA
Fusibles
3 × 125 A
Tensión de mando
24 V
Aire comprimido
7-10 bar
Presión nitrógeno
30 bar
Presión oxígeno
20 bar
Accionamientos
·Control CNC TRUMPF basado en Siemens SINUMERIK.
·Servomotores digitales en ejes X, Y y Z.
·Sistema de óptica volante.
·Regulación automática de altura del cabezal.
·Cambio automático de bandejas.
·Sistema automático de enfoque.
·Corte con oxígeno y nitrógeno.
·Control electrónico de gases de corte.
Materiales de trabajo
La máquina está preparada para cortar:
·Acero al carbono.
·Acero inoxidable.
·Aluminio.
·Chapa galvanizada.
·Latón.
·Cobre (según configuración y espesores adecuados).
Horómetro
Concepto
Horas
Horas láser encendido
30.458 h
Horas efectivas de corte
10.309 h
Estas cifras indican un uso moderado para una máquina de este tipo, con aproximadamente un 34 % del tiempo de funcionamiento dedicado al corte efectivo.
Equipamiento observado
·Control CNC TRUMPF.
·Mesa de trabajo de 3.000 × 1.500 mm.
·Sistema de cambio automático de bandejas.
·Cabezal de corte automático.
·Protección integral cerrada.
·Aspiración integrada (según configuración).
·Sistema automático de regulación de altura.
·Preparada para oxígeno y nitrógeno.
·No incluye brazo automático de carga.
Precio 17.500 €
