Nº de venta: 240626M
Día inicio

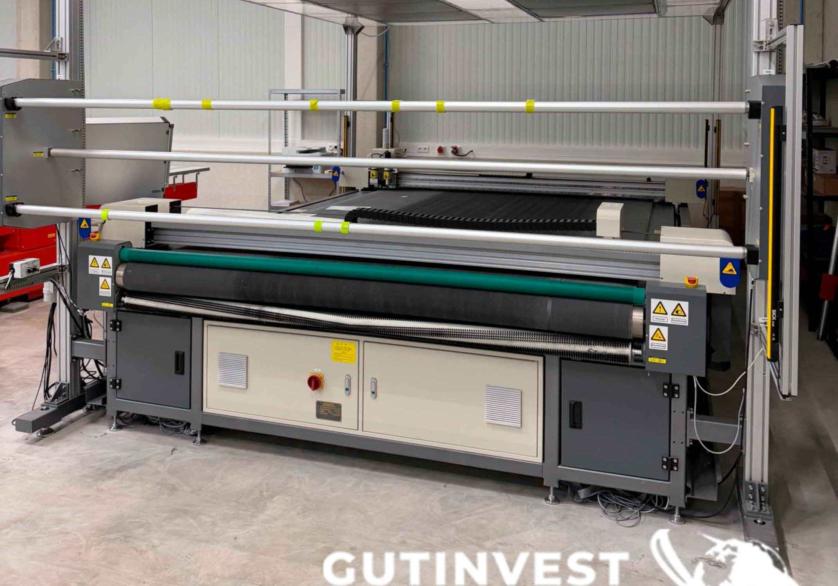

FabricanteRichpeace ModeloRPFP-2000x2000 Año2020 ObservacionesMáquina de corte automático para textil
Modelo: Sistema automático de corte con visión artificial
⚙️ DESCRIPCIÓN GENERAL
Sistema automatizado de corte industrial equipado con reconocimiento por cámara, diseñado para el corte preciso de materiales textiles y similares mediante identificación de patrones y posicionamiento automático.
Integra software CAD, sistema de visión y corte de alta precisión en un flujo completamente automatizado.
🧠 TECNOLOGÍA Y FUNCIONAMIENTO
·Sistema CAD propio (Richpeace CAD) para diseño y exportación de archivos PLT
·Reconocimiento automático de patrones mediante cámara HD
·Posicionamiento automático mediante marcas de referencia
·Corte automático con múltiples herramientas
·Alimentación continua con corrección automática
📌 Flujo de trabajo:
1.Alimentación automática con corrección
2.Captura de imagen
3.Reconocimiento de patrones
4.Corte
5.Marcado (opcional)
6.Avance automático al siguiente ciclo
📐 DIMENSIONES Y CAPACIDAD
·Área de corte: 2000 x 2000 mm
·Área de reconocimiento: 1500 x 2000 mm
·Dimensiones totales: 5000 x 3300 x 2650 mm
·Peso: 3500 kg
🚀 RENDIMIENTO
·Velocidad máxima de corte: 60 m/min
·Espesor máximo de corte: ≤ 5 mm
·Tiempo de carga + reconocimiento: ≈ 10 s
·Precisión: alta precisión mediante visión artificial
🔧 SISTEMAS Y COMPONENTES
·Sistema de visión:
oCámara industrial HD
oIluminación LED integrada
·Sistema de corte:
oCuchilla circular
oCuchilla de corte
oCuchilla vibratoria (opcional)
oSistema de punzonado
oMarcador (pen)
·Sistema de alimentación:
oAlimentación automática continua
oCorrección automática de material
oRodillos neumáticos de fijación
oSistema de vacío para fijación del material
·Sistema de recogida:
oDoble sistema de enrollado
oControl de tensión constante
oDiámetro máximo de bobina: 400 mm
⚡ DATOS TÉCNICOS
·Alimentación eléctrica: 380V trifásica ±10% / 50-60 Hz / 5 kW
·Aire comprimido: 0.6 - 0.8 MPa
·Ruido: ≤ 75 dB
·Temperatura de trabajo: 15 - 45 ºC
·Humedad relativa: ≤ 85% (sin condensación)
🔩 TRANSMISIÓN Y CONTROL
·Sistema de control: Servo completo
·Eje X: cremallera de alta precisión + guía lineal
·Eje Y: correa sincronizada + guía lineal
🛡️ SEGURIDAD
·Sistema de cortinas de seguridad perimetrales
·Sistema de fijación por vacío y presión neumática
·Control automático del proceso
🏭 APLICACIONES
·Industria textil
·Corte de patrones
·Bordado y confección
·Producción automatizada de piezas
💡 VALOR DIFERENCIAL
·Corte automático con visión artificial integrada
·Alta precisión en piezas complejas
·Reducción de errores humanos
·Producción continua automatizada
·Versatilidad de herramientas de corte
FabricanteRichpeace ModeloRPFP-2000x2000 Año2020 ObservacionesMáquina de corte automático para textil
Modelo: Sistema automático de corte con visión artificial
⚙️ DESCRIPCIÓN GENERAL
Sistema automatizado de corte industrial equipado con reconocimiento por cámara, diseñado para el corte preciso de materiales textiles y similares mediante identificación de patrones y posicionamiento automático.
Integra software CAD, sistema de visión y corte de alta precisión en un flujo completamente automatizado.
🧠 TECNOLOGÍA Y FUNCIONAMIENTO
·Sistema CAD propio (Richpeace CAD) para diseño y exportación de archivos PLT
·Reconocimiento automático de patrones mediante cámara HD
·Posicionamiento automático mediante marcas de referencia
·Corte automático con múltiples herramientas
·Alimentación continua con corrección automática
📌 Flujo de trabajo:
1.Alimentación automática con corrección
2.Captura de imagen
3.Reconocimiento de patrones
4.Corte
5.Marcado (opcional)
6.Avance automático al siguiente ciclo
📐 DIMENSIONES Y CAPACIDAD
·Área de corte: 2000 x 2000 mm
·Área de reconocimiento: 1500 x 2000 mm
·Dimensiones totales: 5000 x 3300 x 2650 mm
·Peso: 3500 kg
🚀 RENDIMIENTO
·Velocidad máxima de corte: 60 m/min
·Espesor máximo de corte: ≤ 5 mm
·Tiempo de carga + reconocimiento: ≈ 10 s
·Precisión: alta precisión mediante visión artificial
🔧 SISTEMAS Y COMPONENTES
·Sistema de visión:
oCámara industrial HD
oIluminación LED integrada
·Sistema de corte:
oCuchilla circular
oCuchilla de corte
oCuchilla vibratoria (opcional)
oSistema de punzonado
oMarcador (pen)
·Sistema de alimentación:
oAlimentación automática continua
oCorrección automática de material
oRodillos neumáticos de fijación
oSistema de vacío para fijación del material
·Sistema de recogida:
oDoble sistema de enrollado
oControl de tensión constante
oDiámetro máximo de bobina: 400 mm
⚡ DATOS TÉCNICOS
·Alimentación eléctrica: 380V trifásica ±10% / 50-60 Hz / 5 kW
·Aire comprimido: 0.6 - 0.8 MPa
·Ruido: ≤ 75 dB
·Temperatura de trabajo: 15 - 45 ºC
·Humedad relativa: ≤ 85% (sin condensación)
🔩 TRANSMISIÓN Y CONTROL
·Sistema de control: Servo completo
·Eje X: cremallera de alta precisión + guía lineal
·Eje Y: correa sincronizada + guía lineal
🛡️ SEGURIDAD
·Sistema de cortinas de seguridad perimetrales
·Sistema de fijación por vacío y presión neumática
·Control automático del proceso
🏭 APLICACIONES
·Industria textil
·Corte de patrones
·Bordado y confección
·Producción automatizada de piezas
💡 VALOR DIFERENCIAL
·Corte automático con visión artificial integrada
·Alta precisión en piezas complejas
·Reducción de errores humanos
·Producción continua automatizada
·Versatilidad de herramientas de corte
Precio 20.000 €
