Nº de venta: 150622M
Día inicio

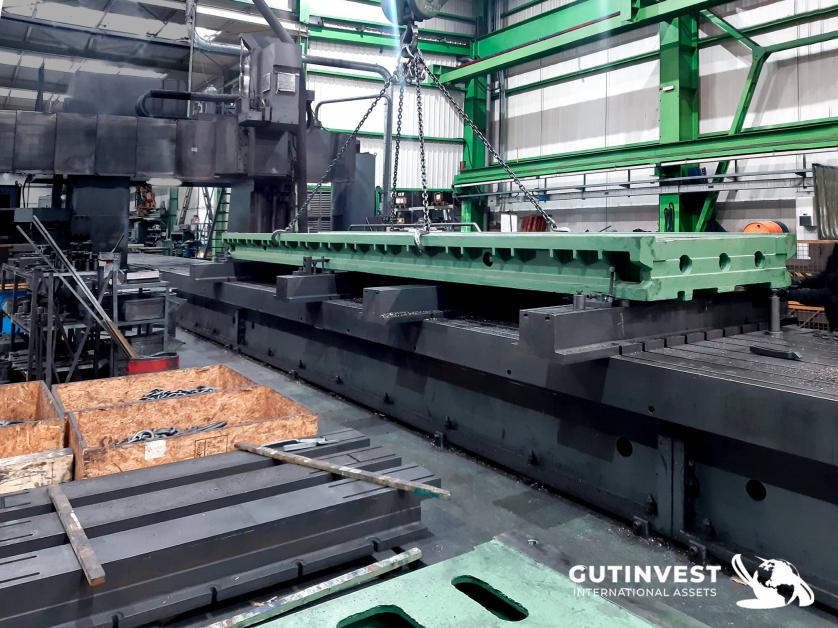

FabricanteDye ModeloFPF 18.000MM ObservacionesFresadora de pórtico:
·Control CNC SIEMENS 840 D
·Campo de trabajo:
oCurso longitudinal X: 18.000 mm
oAncho puente: 2.200 mm
oAltura del puente: 1658 mm
oDistancia máxima de la mesa al cabezal: 1.400 mm
oRecorrido eje Y: 2.800 mm
oRecorrido eje Z: 1.200 mm
oRecorrido eje V: 400 mm
oRecorrido eje W: 1.200 mm
·Ancho mesa (GG-30): 1.500 mm
o9 canales en “T” cada 175 mm.
oCanal central está aproximadamente a 20,3 mm
o8 canales restantes a menos de 20 mm. La cala de 20 mm no entra.
oUsamos “T” para M18.
·Recorrido del cabezal vertical: 1.200 mm
·Cabezales:
oPotencia cabezal principal: 50 CV
oDos cabezales con cambio automático. Un cabezal directo y otro angular con giro cada 2,5º, y en un rango de entre -105º y 105º.
oPotencia del cabezal de costado: 30 CV
oGiro eje cabezal principal: 2.000 rpm
oGiro eje cabezal de costado: 1.000 rpm
oAmarre herramienta: hidráulico automático.
·Avances:
oAvance eje X: 1-10.000 mm/min
oAvance eje Y: 1-10.000 mm/min
oAvance eje Z: 1-5.000 mm/min
oAvance eje V: 1-5.000 mm/min
oAvance eje W: 1-5.000 mm/min
oAccionamiento ejes Y, Z, V, W: husillo de bolas
oAccionamiento eje X: caja de avances
·Sistema de medida:
oEjes X, Y, Z: regla de medida SONY
oEjes V, W: regla de medida SONY
oPrecisión de posicionamiento: centésimas.
·Conjunto eje X:
oLa mesa se desplaza sobre las bancadas guía apoyándose y guiándose por medio de patines de rodillos guiados en la regla.
·Conjunto eje Y:
oEl carro se desplaza sobre el puente apoyándose y guiándose por medio de patines de bolas sobre reglas cementadas, templadas y rectificadas. El carro es de acero.
·Conjunto eje Z:
oEl cabezal dispone para su desplazamiento reglas de acero al cromo-molibdeno, fuertemente amarradas, cementadas, templadas y rectificadas.
oEl apoyo y guiado se realiza sobre una superficie de SKC perfectamente ajustada que dispone el carro del eje Y
oEl desplazamiento del eje Z se realiza mediante husillo con accionamiento correa - polea dentada mediante un servomotor.
·Todos los husillos de la máquina van cubiertos por fuelles. Todas las poleas, motores, etc. van cubiertos por carcasas.
·Potencias:
oMotor del cabezal de c.a.: 50CV a 5.000 rpm
·Tensión entrada máquina: 220 V
·Maniobra: 24 V
·Medidas principales:
oLongitud total: 40.000 mm
oAnchura total: 5.070 mm
oAltura total: 4.355 mm
oPeso aproximado: 200.000 kg
FabricanteDye ModeloFPF 18.000MM ObservacionesFresadora de pórtico:
·Control CNC SIEMENS 840 D
·Campo de trabajo:
oCurso longitudinal X: 18.000 mm
oAncho puente: 2.200 mm
oAltura del puente: 1658 mm
oDistancia máxima de la mesa al cabezal: 1.400 mm
oRecorrido eje Y: 2.800 mm
oRecorrido eje Z: 1.200 mm
oRecorrido eje V: 400 mm
oRecorrido eje W: 1.200 mm
·Ancho mesa (GG-30): 1.500 mm
o9 canales en “T” cada 175 mm.
oCanal central está aproximadamente a 20,3 mm
o8 canales restantes a menos de 20 mm. La cala de 20 mm no entra.
oUsamos “T” para M18.
·Recorrido del cabezal vertical: 1.200 mm
·Cabezales:
oPotencia cabezal principal: 50 CV
oDos cabezales con cambio automático. Un cabezal directo y otro angular con giro cada 2,5º, y en un rango de entre -105º y 105º.
oPotencia del cabezal de costado: 30 CV
oGiro eje cabezal principal: 2.000 rpm
oGiro eje cabezal de costado: 1.000 rpm
oAmarre herramienta: hidráulico automático.
·Avances:
oAvance eje X: 1-10.000 mm/min
oAvance eje Y: 1-10.000 mm/min
oAvance eje Z: 1-5.000 mm/min
oAvance eje V: 1-5.000 mm/min
oAvance eje W: 1-5.000 mm/min
oAccionamiento ejes Y, Z, V, W: husillo de bolas
oAccionamiento eje X: caja de avances
·Sistema de medida:
oEjes X, Y, Z: regla de medida SONY
oEjes V, W: regla de medida SONY
oPrecisión de posicionamiento: centésimas.
·Conjunto eje X:
oLa mesa se desplaza sobre las bancadas guía apoyándose y guiándose por medio de patines de rodillos guiados en la regla.
·Conjunto eje Y:
oEl carro se desplaza sobre el puente apoyándose y guiándose por medio de patines de bolas sobre reglas cementadas, templadas y rectificadas. El carro es de acero.
·Conjunto eje Z:
oEl cabezal dispone para su desplazamiento reglas de acero al cromo-molibdeno, fuertemente amarradas, cementadas, templadas y rectificadas.
oEl apoyo y guiado se realiza sobre una superficie de SKC perfectamente ajustada que dispone el carro del eje Y
oEl desplazamiento del eje Z se realiza mediante husillo con accionamiento correa - polea dentada mediante un servomotor.
·Todos los husillos de la máquina van cubiertos por fuelles. Todas las poleas, motores, etc. van cubiertos por carcasas.
·Potencias:
oMotor del cabezal de c.a.: 50CV a 5.000 rpm
·Tensión entrada máquina: 220 V
·Maniobra: 24 V
·Medidas principales:
oLongitud total: 40.000 mm
oAnchura total: 5.070 mm
oAltura total: 4.355 mm
oPeso aproximado: 200.000 kg
Precio de venta: 155.000 €
