Nº de venta: 080926CI
Día inicio

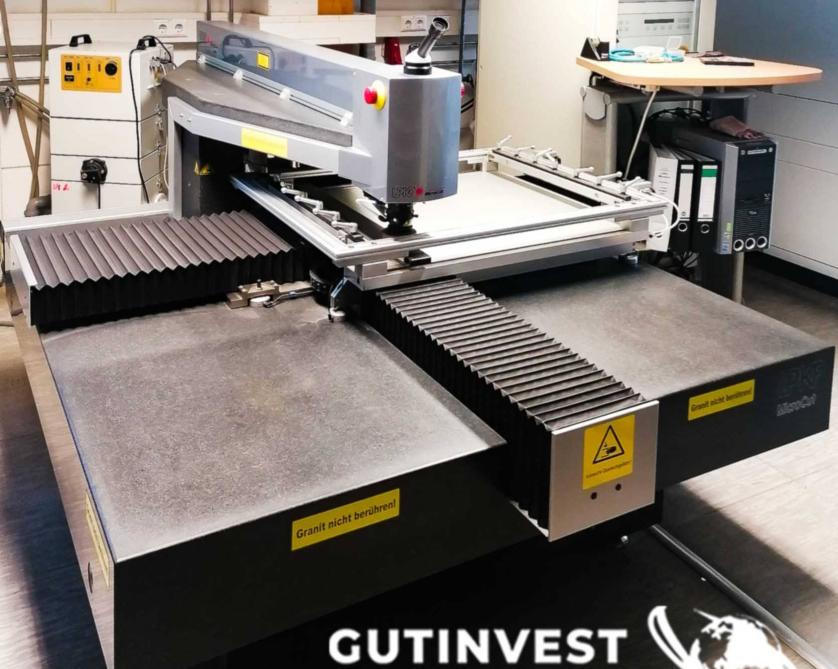

FabricanteLPKF ModeloMicroCut Año2005 ObservacionesMáquina de corte láser para plantillas SMD con mesa de granito
Área de corte máxima: 600 x 600 mm
Tamaño máximo de la hoja: 850 x 800 mm
Resolución: 0,5 µm
Precisión de posicionamiento en toda el área de trabajo: ±5 µm
Repetibilidad: ±1,5 µm
Precisión de guiado: dentro de 2 segundos de arco
Velocidad de corte: 1 - 50 mm/s
Volumen de corte: 3000 - 5000 almohadillas/hora
Dimensiones del armario de control (An x Al x Pr): 620 x 1900 x 1000 mm
Dimensiones del LPKF MicroCut (An x Al x Pr): 1750 x 1350 x 2300 mm
Peso total: aprox. 3000 kg
Datos del láser
Tipo de láser: Láser Nd:YAG LPKF
Clase de láser: 1 (según el concepto del sistema)
Potencia: aprox. 25 W
Longitud de onda: 1064 nm (IR)
Datos eléctricos
Alimentación: 400 V / 16 A, 3 fases + neutro + tierra, 50/60 Hz
Consumo de energía (funcionamiento): aprox. 8-10 kW
Datos neumáticos
Conexión de aire comprimido: 6-20 bar (90-300 psi)
Consumo de aire: aprox. 16 l/min
Gas de corte
Presión: 16-20 bar (240-300 psi)
Consumo de gas: 150 l/min
Agua de refrigeración desionizada
Presión: 2-4 bar (45-90 psi)
Temperatura: 12-18 °C
Consumo de agua: aprox. 12 l/min
FabricanteLPKF ModeloMicroCut Año2005 ObservacionesMáquina de corte láser para plantillas SMD con mesa de granito
Área de corte máxima: 600 x 600 mm
Tamaño máximo de la hoja: 850 x 800 mm
Resolución: 0,5 µm
Precisión de posicionamiento en toda el área de trabajo: ±5 µm
Repetibilidad: ±1,5 µm
Precisión de guiado: dentro de 2 segundos de arco
Velocidad de corte: 1 - 50 mm/s
Volumen de corte: 3000 - 5000 almohadillas/hora
Dimensiones del armario de control (An x Al x Pr): 620 x 1900 x 1000 mm
Dimensiones del LPKF MicroCut (An x Al x Pr): 1750 x 1350 x 2300 mm
Peso total: aprox. 3000 kg
Datos del láser
Tipo de láser: Láser Nd:YAG LPKF
Clase de láser: 1 (según el concepto del sistema)
Potencia: aprox. 25 W
Longitud de onda: 1064 nm (IR)
Datos eléctricos
Alimentación: 400 V / 16 A, 3 fases + neutro + tierra, 50/60 Hz
Consumo de energía (funcionamiento): aprox. 8-10 kW
Datos neumáticos
Conexión de aire comprimido: 6-20 bar (90-300 psi)
Consumo de aire: aprox. 16 l/min
Gas de corte
Presión: 16-20 bar (240-300 psi)
Consumo de gas: 150 l/min
Agua de refrigeración desionizada
Presión: 2-4 bar (45-90 psi)
Temperatura: 12-18 °C
Consumo de agua: aprox. 12 l/min
Precio 30.000 €
