Máquina de corte por láser CNC

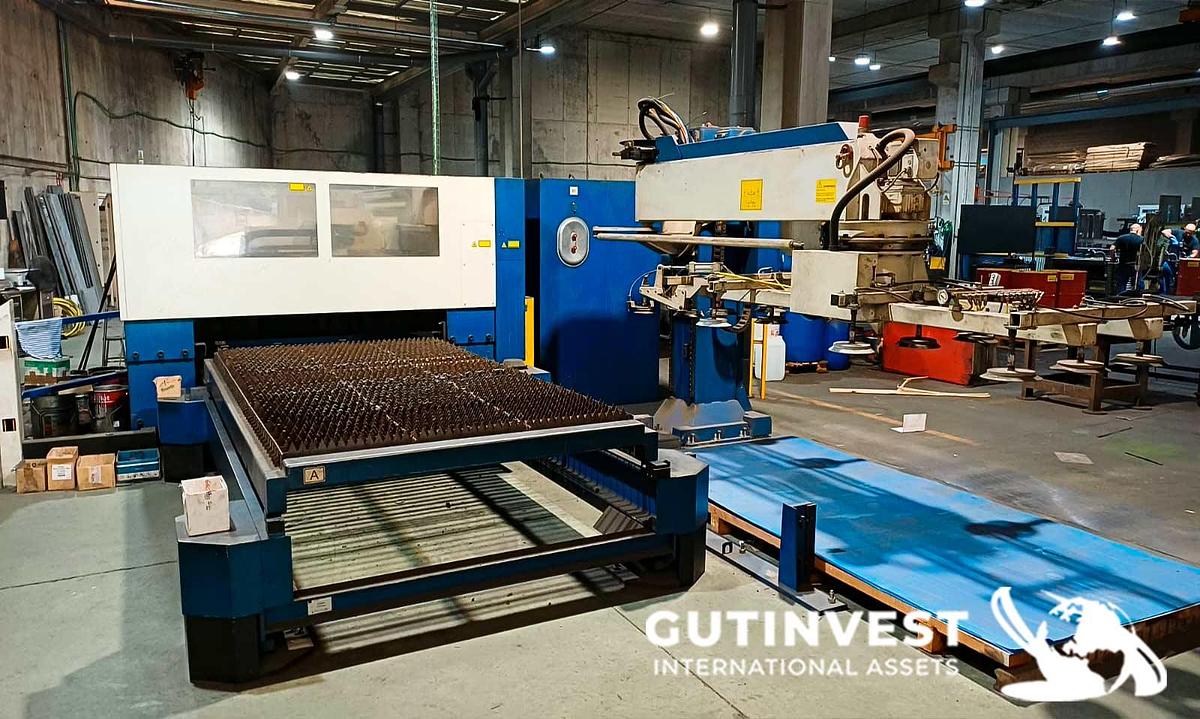

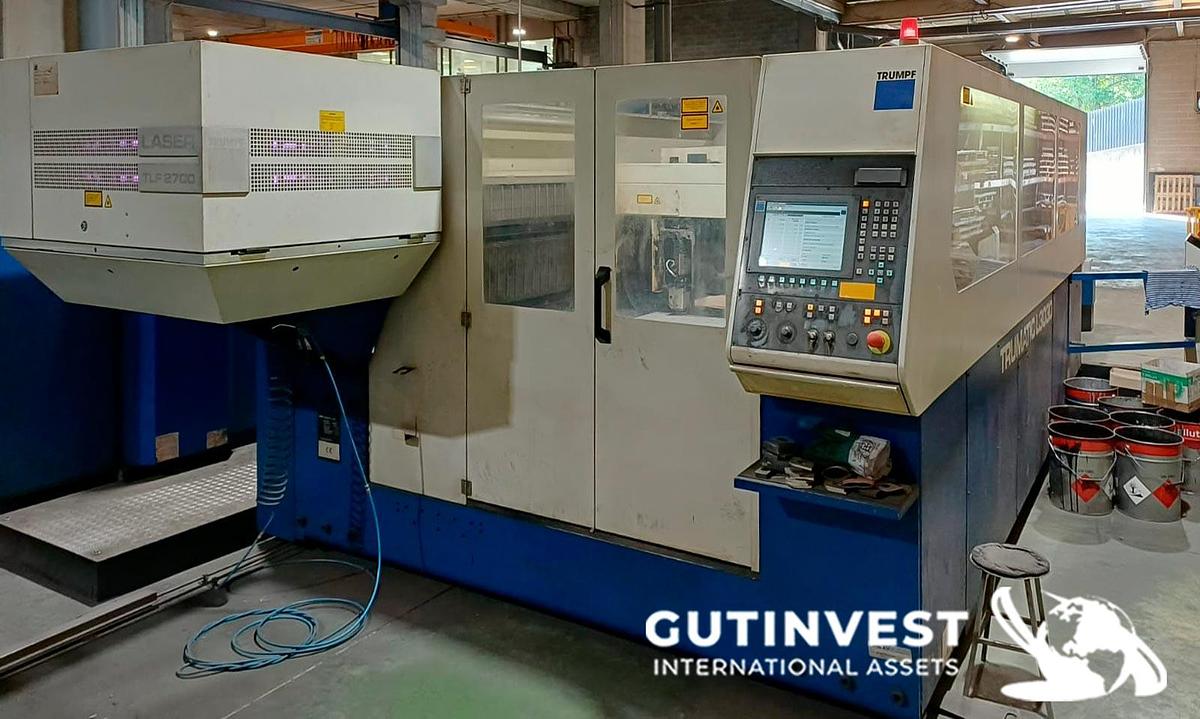

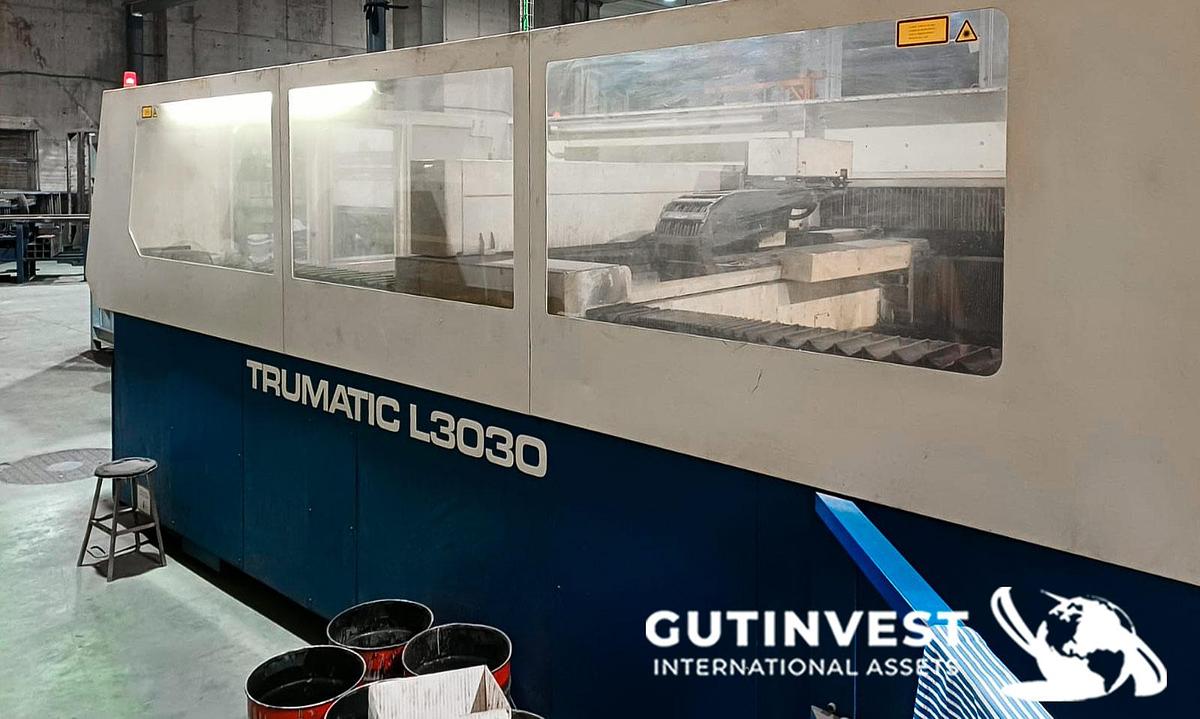

La TRUMPF TruMatic L3030 es una máquina de corte por láser CNC diseñada para el mecanizado de chapas metálicas de alta precisión. Equipada con un resonador láser CO₂ de 2.700 W, ofrece un excelente equilibrio entre productividad, calidad de corte y costes de operación. La serie L3030 incorpora un sistema de óptica volante, regulación automática de altura del cabezal mediante sensor capacitivo y cambio automático de bandejas, permitiendo preparar una nueva chapa mientras se mecaniza la anterior para minimizar los tiempos muertos. El sistema puede automatizarse mediante un cargador opcional, aunque esta unidad se comercializa sin el brazo de carga automático. Datos técnicos Característica Valor Área útil de trabajo 3.000 x 1.500 mm Potencia del láser 2.700 W (CO₂) Tipo de resonador TLF 2700 Carrera eje X 3.000 mm Carrera eje Y 1.500 mm Carrera eje Z 115 mm Precisión de posicionamiento ±0,10 mm Repetibilidad ±0,03 mm Velocidad máxima de posicionamiento 60 m/min Velocidad simultánea 85 m/min Resolución mínima programable 0,01 mm Espesor máximo recomendado (acero al carbono) hasta 15 mm Peso aproximado 11.500 kg Dimensiones aproximadas 9.800 x 5.300 x 2.000 mm Datos eléctricos Según la placa de características: Característica Valor Alimentación 400 V Frecuencia 50 Hz Potencia instalada 71 kVA Fusibles 3 × 125 A Tensión de mando 24 V Aire comprimido 7-10 bar Presión nitrógeno 30 bar Presión oxígeno 20 bar Accionamientos ·Control CNC TRUMPF basado en Siemens SINUMERIK. ·Servomotores digitales en ejes X, Y y Z. ·Sistema de óptica volante. ·Regulación automática de altura del cabezal. ·Cambio automático de bandejas. ·Sistema automático de enfoque. ·Corte con oxígeno y nitrógeno. ·Control electrónico de gases de corte. Materiales de trabajo La máquina está preparada para cortar: ·Acero al carbono. ·Acero inoxidable. ·Aluminio. ·Chapa galvanizada. ·Latón. ·Cobre (según configuración y espesores adecuados). Horómetro Concepto Horas Horas láser encendido 30.458 h Horas efectivas de corte 10.309 h Estas cifras indican un uso moderado para una máquina de este tipo, con aproximadamente un 34 % del tiempo de funcionamiento dedicado al corte efectivo. Equipamiento observado ·Control CNC TRUMPF. ·Mesa de trabajo de 3.000 × 1.500 mm. ·Sistema de cambio automático de bandejas. ·Cabezal de corte automático. ·Protección integral cerrada. ·Aspiración integrada (según configuración). ·Sistema automático de regulación de altura. ·Preparada para oxígeno y nitrógeno. ·No incluye brazo automático de carga.
